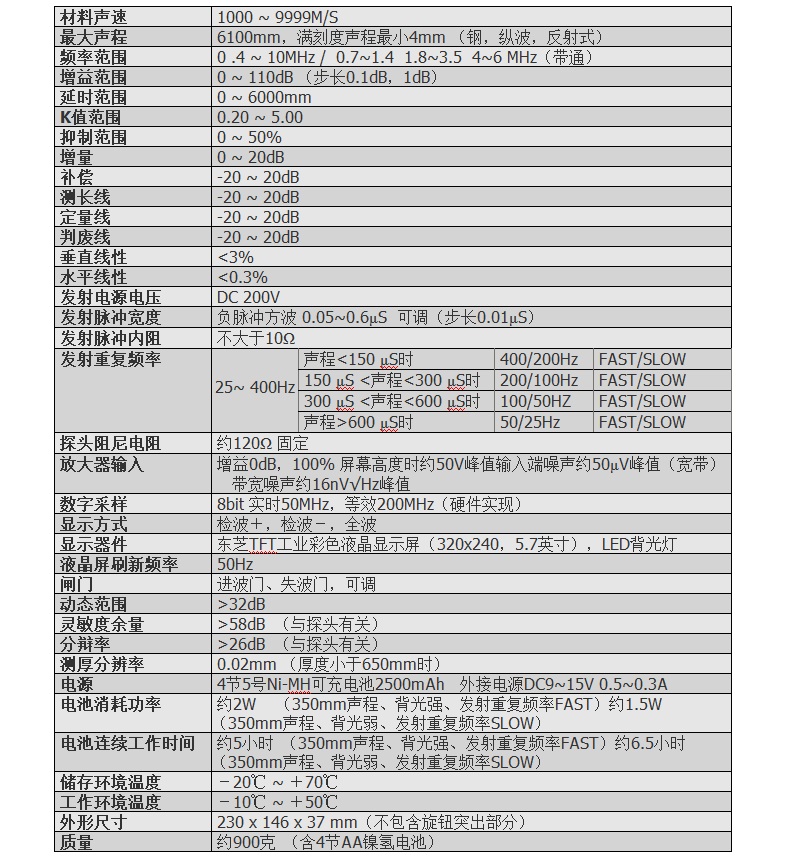

wut700超聲波探傷儀的所有技術指標，已達到同類產品的平均水平，在抗干擾能力上，表現尤其突出，我們盡力完善儀器性能，絕不搞虛假指標，例如靈敏度余量這個重要指標，我們是用寬帶測試，并標明阻尼電阻為120歐，如改用帶通，性能會提高約5dB，如阻尼電阻為200歐，又可改善約4dB，由于我們實事求是地列出測試條件，請用戶放心使用。
wut700有許多與眾不同的地方，超聲波探傷儀創新或改進的地方多達16處，詳情可參考說明書，現僅列比較突出的幾點，詳細解釋一下。
1.省電，所以省錢，耗電僅2瓦。市面上大部份同類儀器耗電6到8瓦，所以只能用定制鋰電池組供電，據說換一次電池要800元左右，而且各種儀器電池組不通用，只能向儀器制造廠定購。假如2年換一次電池，10年的電池費可能要4000元。本機因耗電省，才可用4節5號Ni-MH電池，換一次電池不到100元，10年電池費用不高于500元。同樣也響應了當前綠色環保的主題。
2.首創可變等分刻度，估算回波距離非常方便。大部份儀器的水平距離刻度，分成10等分，微調量程時，每等分所代表的距離也響應變化，例如滿度100mm量程，每等分10mm，第三格30mm，第四格40mm很容易心算。但如把量程增加到例如116mm，則每等分代表11.6mm，第三格=11.6x3=34.8mm用心算不太容易了，再假如延遲設定為29.4mm，則還要加上29.4，太不方便了。JUT900采用可變等分刻度技術，每等分所代表的距離，必定是1,2,5,10,20,50,100,200,500,1000mm之中的一個。再舉相同例子，量程調116mm時，每等分20mm，共116/20=5.8等分，再微調量程后，每等分20mm不變，僅等分數改變，這就是可變等分的原理。如果量程改變很大，除出來的等分數不在4到10范圍之間，就會在上面10個數列中挑選一個合適的數，作為每等分所代表的距離。本機還在每個刻度下標出距離，所以延時如不為零也不會帶來距離判斷上的困難。
3.可變等分刻度，估算回波距離非常方便。大部份儀器的水平距離刻度，分成10等分，微調量程時，每等分所代表的距離也響應變化，例如滿度100mm量程，每等分10mm，第三格30mm，第四格40mm很容易心算。但如把量程增加到例如116mm，則每等分代表11.6mm，第三格=11.6x3=34.8mm用心算不太容易了，再假如延遲設定為29.4mm，則還要加上29.4，太不方便了。wut700采用可變等分刻度技術，每等分所代表的距離，必定是1,2,5,10,20,50,100,200,500,1000mm之中的一個。再舉相同例子，量程調116mm時，每等分20mm，共116/20=5.8等分，再微調量程后，每等分20mm不變，僅等分數改變，這就是可變等分的原理。如果量程改變很大，除出來的等分數不在4到10范圍之間，就會在上面10個數列中挑選一個合適的數，作為每等分所代表的距離。本機還在每個刻度下標出距離，所以延時如不為零也不會帶來距離判斷上的困難。
4.有本公司首創的回波顯示區左右分屏顯示模式。左屏顯示一次底波前的缺陷波，右屏顯示高次底波例如10次底波高度，左右屏聲程范圍可以不一樣。在平板探傷時，為了發現大缺陷，要求聲程調到能顯示5到10次底波（取決于高次底波幅度下降快慢）通過監視高次底波下降幅度，就能發現大缺陷，但小缺陷回波要在一次底波內觀察，在聲程調到能顯示10次底波時，該區域僅占顯示屏左邊10%區域，觀察起來很困難。介決辦法是分左右屏顯示，左屏占55%區域顯示一次底波內的缺陷回波，右屏占45%區域顯示高次底波。所以該模式能使平板探傷時，近處看得清，遠處看得見。左屏比右屏大是為了使左屏內容更看得清楚。
5.具有界面波鎖定功能，可使用液浸法探傷或測厚。市面上，具有界面波鎖定功能的儀器很少，據我們了解，有此功能的儀器，有的不能消除界面波和工件回波的抖動，僅在測量工件回波距離上，消除界面波的抖動影響。但在wut700上，界面波被鎖定在聲程起點（聲程零點），這樣界面波的抖動被消除掉，缺陷回波或工件底波也就不會抖動了，整個顯示區都可以用來顯示回波，并可任意改變聲程，而不影響對界面波的鎖定。又在顯示屏右上角開設一個64x40點的小窗口，類似電視機的畫中畫功能，在小窗口內實時顯示界面波鎖定情況。
6.有波形擴展功能，擴展程度和進波門寬度無關，而且可以任意連續改變擴展程度，操作方便。市面上現有儀器絕大部份都有波形擴展功能，但擴展倍數是根據擴展前閘門寬度來決定，例如閘門寬度10%，按擴展鍵后，閘門寬度變100%寬，閘門內的回波展寬10倍，如發現展擴倍數不夠，還要再按鍵先退出，再減小閘門寬度，再重新按鍵進入，可見操作很煩瑣。但在wut700上，按擴展鍵后，先以進波門內的最高波峰為擴展點，先擴展一倍，然后逆時針旋轉聲程旋鈕，擴展倍數會變大，直到看清波形細節或聲程被調到最小止，如認為感興趣的部分位置太偏，還可以調延遲旋鈕平移回波。
7.有動態波形描繪功能，能畫出動態波形曲線（移動探頭位置同回波高度的關系），便于分析缺陷性質。市面上現有儀器中有很多型號具有動態波形記錄功能，類似于錄像機功能，能把探頭移動時回波變化情況記錄下來，供以后回放時，重現波形變化情景。但在wut700上，并不是指錄像機功能，而是實時畫出一條回波峰點軌跡曲線，水平方向代表探頭在缺陷上方來回移動距離，根據曲線形狀，可以邦助分析缺陷性質。所以在名稱上，動態波形描繪和動態波形記錄只相差二個字，但在功能上，二者完全不同。
8.高速自動高度功能。在別家探傷儀上大多數稱為自動增益，意思是按鍵后，儀器會自動改變增益，使回波高度達到規定值。儀器自動調節增益過程所需時間據我們對二家國產機實測，改變100dB增益需時間10到20秒，在此期間要保持探頭不能動。WUT700僅需1到2秒鐘。
9.裝箱清單：
|
1. |
wut700主機 |
1臺 |
|
2. |
直探頭 |
1個 |
|
3. |
斜探頭 |
1個 |
|
4. |
9V電源適配器 |
1個 |
|
5. |
探頭連接線 |
2根 |
|
6. |
產品包裝箱 |
1個 |
|
7. |
使用說明書 |
1本 |
|
8. |
探傷軟件、合格證、裝箱卡、保修卡 |
1套 |
