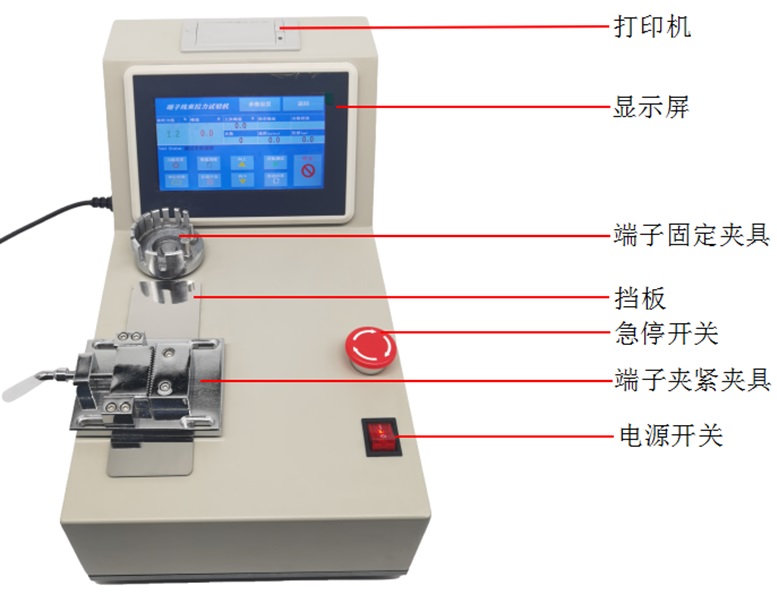

本系列線束端子拉力試驗機高精度負荷試驗臺。本產品采用大力矩步進電機、高精度編碼器、超大觸摸屏幕，內藏雙柱結構，具有穩定性好，適用范圍廣，外觀美觀,使用方便等優點，并具有速度、位移可控，自動運行測試、運動次數統計、到位延時和預設力延時等一系列功能。
? 高精度、高分辨率、高穩定性
? 采用大力矩步進電機，1000P/r高精度編碼器

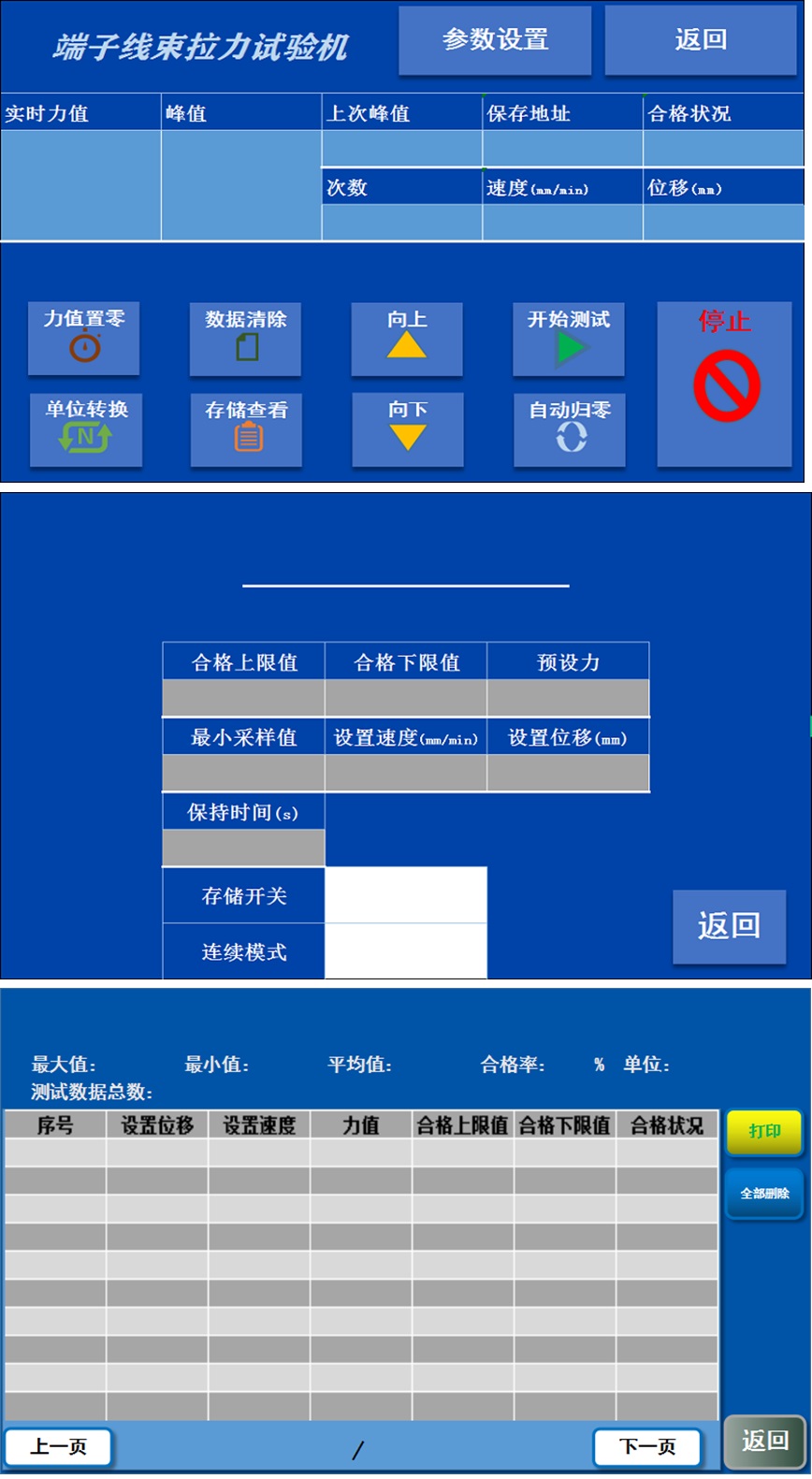

? 超大7寸觸控液晶顯示屏，人機交互界面友善，操作簡單易用
? 試驗結果合格判斷，最大值、最小值、平均值、合格率自動統計
? 多種單位自由轉換
? 運行速度可設置，設置寬泛，可以適應各種不同的測試速度要求（速度可控）
? 運行距離可設置，運行至設置位置后，可延時保持、返回初始點位、立即停止（位移可控）
? 實時顯示位移量、運行速度，并顯示移動方向
? 提供自動計數、自動計時等試驗方式
? 疲勞測試功能
? 力保持功能: 運行至指定位置或到達設定力值，設備保持不動（時間可自由設定）
? 設定力值往返運動功能: 設定力值往返運動，力值設定、保持時間
? 拉斷即停功能: 施加被測物上的力消失后，隨即停止
? 100組測試數據存儲（每一組測試可以是不同配置參數下所得運行結果，方便用戶確認修改配置后測試的結果）
? 測試數據可打印
技術參數
|
型號 |
WDX-500 |
WDL-1000 |
WDX-2000 |
WDX-3000 |
最大荷重
|
500N
50kg
110lb |
1000N
100kg
220lb |
2000N
200kg
440lb |
3000N
300kg
661lb |
負荷分度值
|
0.1N
0.01kg
0.02lb |
0.2N
0.02kg
0.04lb |
0.5N
0.05kg
0.11b |
0.5N
0.05kg
0.1lb |
|
力值精度 |
±0.5% |
|
有效行程 |
38mm |
|
位移分度值 |
0.1mm |
|
移動位移誤差 |
0.1mm |
|
速度 |
10-200mm/min |
|
速度分度值 |
0.1mm/min |
|
速度設定誤差 |
±0.5% |
|
加載方式 |
電動 |
|
電源 |
交流220V 50/60HZ |
|
外形尺寸 |
450mm*250mm*265mm |
|
重量 |
約23kg |
