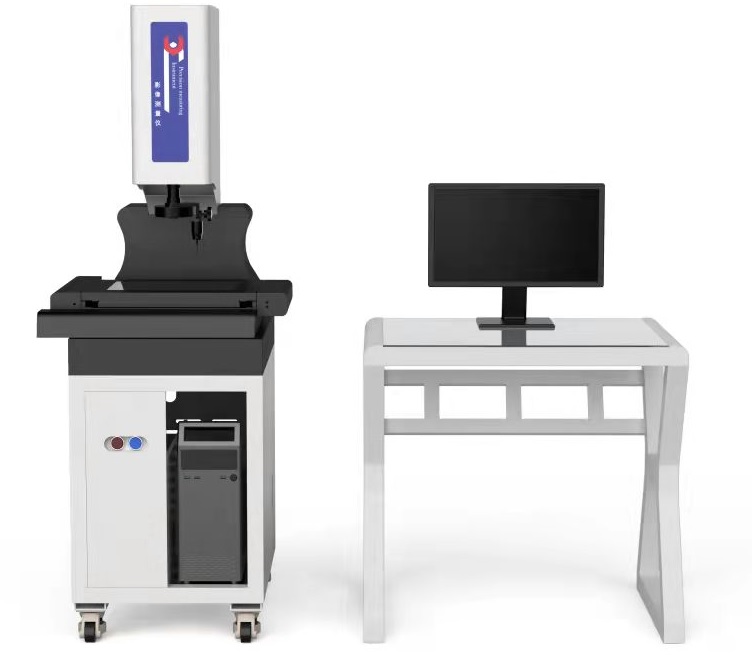

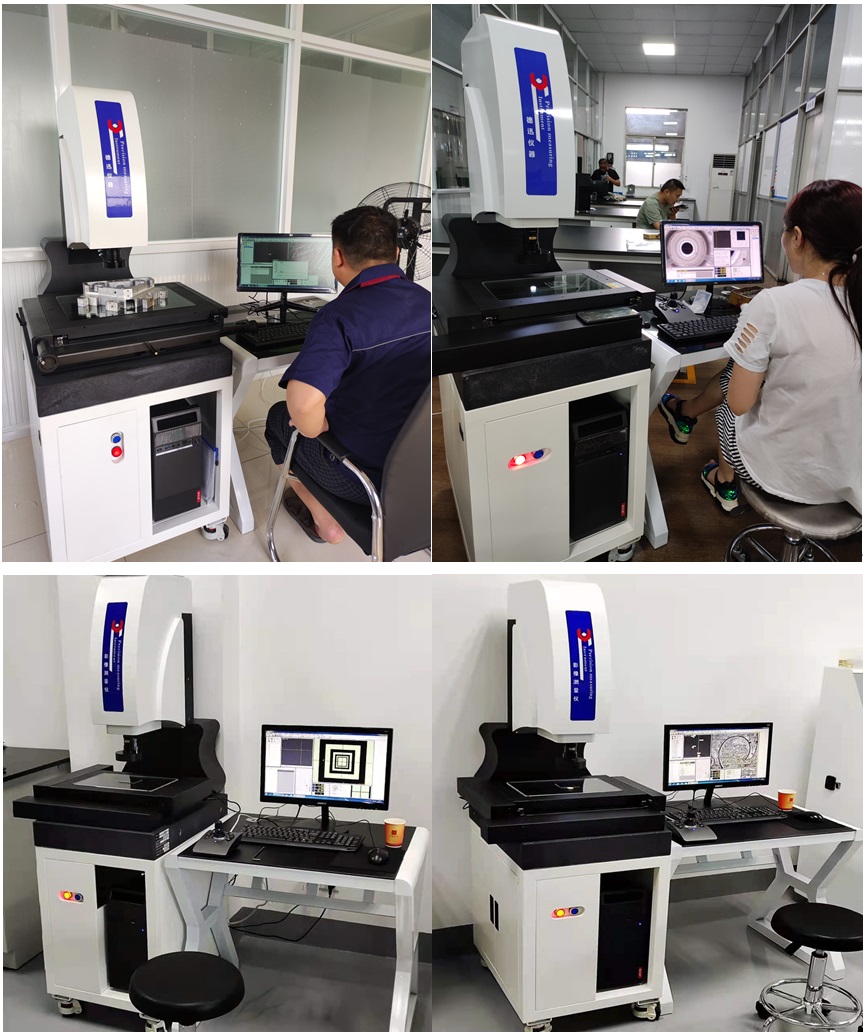

全自動CNC影像測量?jī)x

全自動三維影像測量?jī)x專為平面和三維尺寸測量而設計，其最大行程達500×400mm，適用于PCB、LCD、鈑金、航空航天等行業的大行程測量。它采用移動橋式結構，匯集了行業內最先進的設計理念，以最完善的設計和最嚴格的生產流程控制，確保機臺的精度和穩定性。

基本參數

影像測量?jī)x
型號	行程	外部尺寸	重量	承重
VCNC5040	500×400×180	780880980	350	35
測量精度	XY軸*		Z軸**
	（3+L/200）µm		（5+L/200）µm
	L表示測量長度，以毫米為單位 *Z軸的機械精度，聚焦的精度與工件表面有很大關系
速度	XY軸		Z軸
	280mm/s		100mm/s
工作環境	溫度：20℃±2℃ 溫度變化：<2℃/hr 濕度：30～80%
	振動：＜0.002g，＜15Hz
	電源：200~240Vac，50/60Hz，單相： 700W

配置清單

序號	名稱	分項名稱	規格及主要技術參數
1	機械本體	主機	影像測量系統, 叁軸CNC控制
2		機械結構	三軸花崗巖主體結構，物理性能穩定
3		光柵尺	SINPO閉合式光柵尺，分辨率1µm
4		導軌	FY-V平行精密滾珠交叉導軌
5		X/Y/Z軸驅動	UWC直流精密伺服電機驅動
6	光學系統	攝像機	彩色工業數字?jǐn)z像機
7		鏡頭	1：1可變倍鏡頭
8		放大倍率	光學放大倍率：0.5～7X 影像放大倍率：21～200X
9		表面光	五環8區LED冷光源，256級亮度可調
10		輪廓光	LED冷光源，256級亮度可調
11	軟件系統	ZONSON2D 測量軟件	CNC版
12	電控系統	UWC4000I電控系統	CNC版
13	電控系統	操作手柄	影像測量?jī)x專用手柄
14	軸承配件	日本NSK高速軸承	日本NSK高速軸承
15	限位開關件	日本歐姆龍點限位開關	日本歐姆龍點限位開關
16	聯軸器	日本米思米聯軸器	日本米思米聯軸器
17	附件	操作電腦	設備工業電腦
18		出廠合格證	經德迅校驗合格
19		軟件優盤	軟件備份優盤
20		保修說明書

儀器配置重點介紹

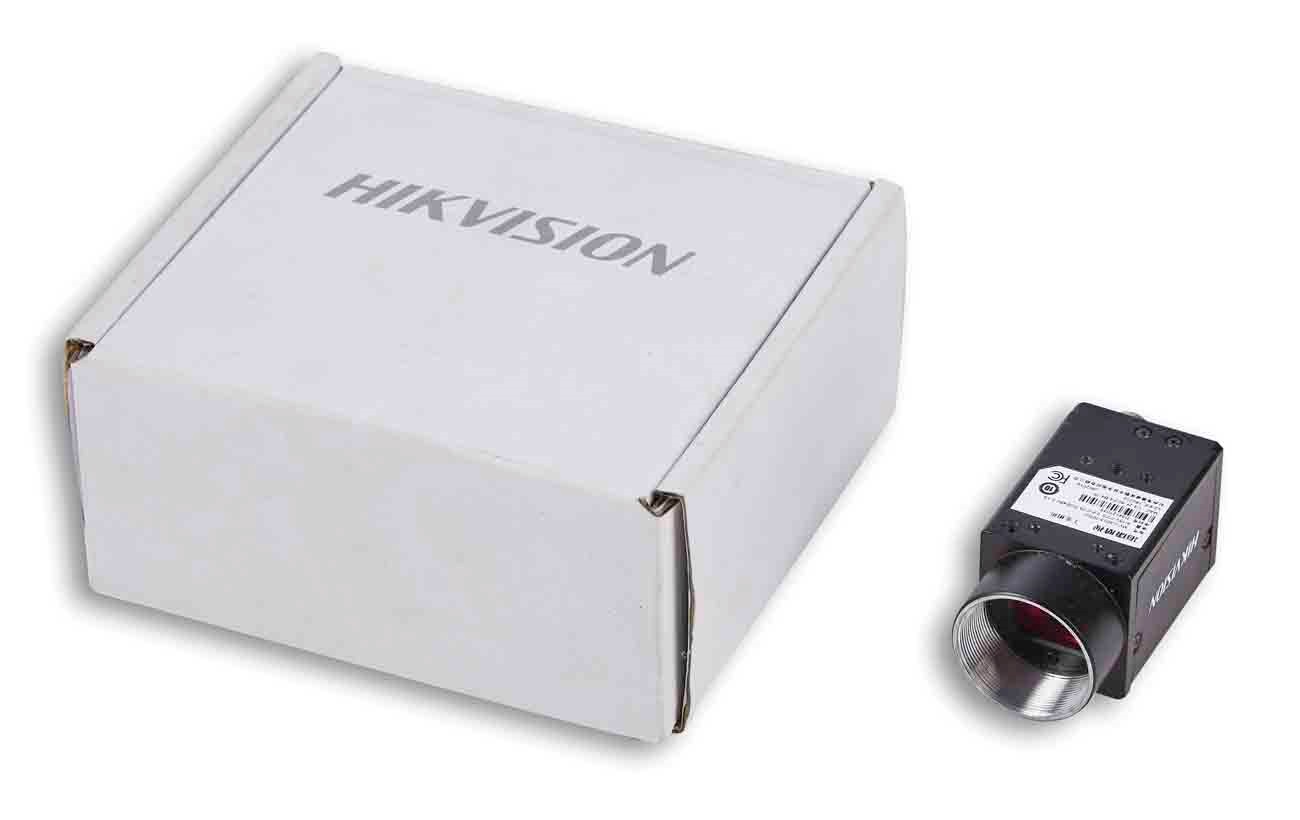

1、攝像頭： ?？低暻д拙W(wǎng)高速數字相機

優勢：千兆網數字高速傳輸像素?cái)?shù)據 不需要搭載視頻圖像卡，

清晰度細膩度抗干擾能力以及傳輸速度完美 PK需要搭載圖像卡的模擬相機

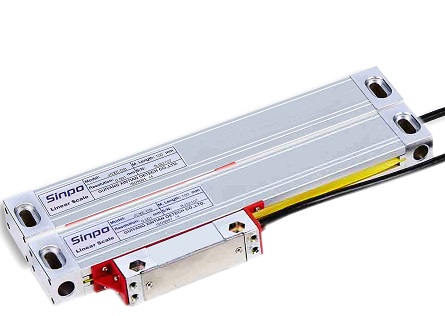

2、光柵尺：SINPO 閉合式光柵尺，分辨率1µm

穩定度強 使用廣泛性完美PK其他品牌

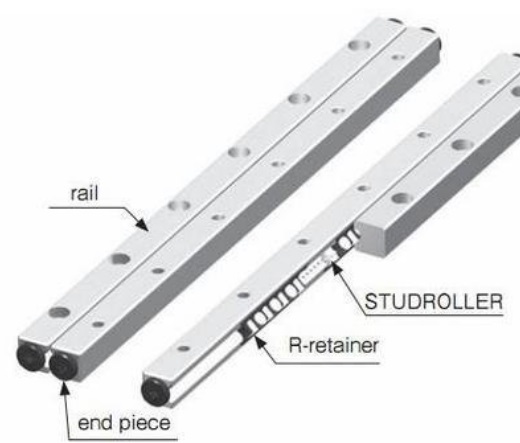

3、導軌： FY-V平行精密滾珠交叉導軌

優勢：訂制高平恒交叉導軌從材料工藝穩定性完美PK國內以及小眾導軌

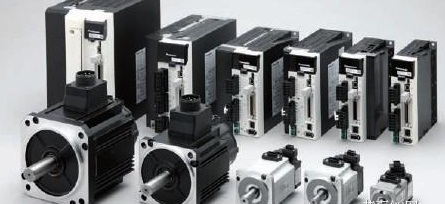

4、電機：精密伺服一體式電機組

優勢：精度高、適應性強、定位穩定、運行流暢、使用壽命長 完美PK小眾驅動電機

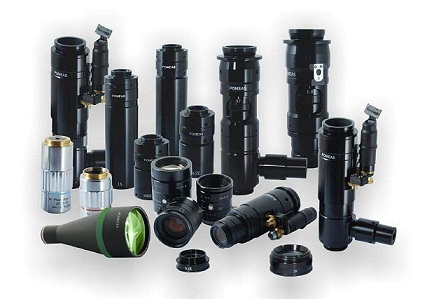

5、鏡頭：香港普密斯微焦距可變倍鏡頭

優勢：知名品牌清晰度高壽命長 選配同軸光自動變倍完美PK小眾品牌鏡頭

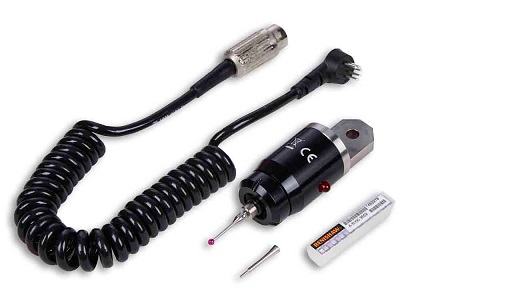

6、三維測頭：英國雷尼紹三維MCP 測頭+紅寶石測針 (選配)

優勢：世界頂級知名品牌壽命長 精度高完美PK小眾品牌三維測頭

7、軟件系統：ZONSON2D 智能測量軟件支持多語言

優勢：國內知名品牌近20年市場檢驗 功能強大操作簡單抓取準確完美PK小眾以及那些操作繁雜的測量軟件

儀器特點

? 移動橋式結構，大行程全自動測量，叁軸CNC控制。

? 精密花崗巖機臺，精度高、穩定性好。

? 全鼠標、手柄式的自動化控制，簡單易用。

? SINPO閉合式光柵尺，精度高、穩定性好。

? 可變倍光學鏡頭，可實現變倍測量。

? 可程控5環8區環形表面光源，LED輪廓光源。

? 自動對焦測高，可加裝接觸式測頭。

? ZONSON2D全自動影像測量軟件。

? 提供多種規格標準配置，并可根據要求進行個性化定制。

軟件系統

基本測量功能

1. 可測量幾何、點、線、圓（最大、最小和平均）、弧、樣條曲線、橢圓、矩形、四邊形、槽、R角、環、間距、距離、點等等。

2. 構建：中心點、極值點、端點、交點、兩點連線、平行線、垂線、切線、平分線、中心線、合并、輪廓分割、半徑畫圓、三線內切圓、兩線半徑內切圓等。

3. 影像測量工具：繪圖點、最近邊緣點、聚焦點、圓形框取點、最佳邊緣點、最近點、整體提取、多段提取、紋理分割、多段紋理分割、電子卡尺、快速整理取圓、開放輪廓線、最大閉合輪廓線、最近閉合輪廓線。

4. 形位公差：直線度、圓度、位置度、平行度、垂直度、傾斜度、同心度等。

5. 坐標系：夾具定位坐標系、點線、兩點X、兩點Y、三點、兩線、圖像配準坐標系；平移、旋轉、手工調整坐標系。

編程與自動化操作

1. 可生成任務進行全自動批量測量，并支持自動和手工交互操作。

2. 鏡頭可手動變倍，變倍后無需重新校正。

3. 光源實現自動控制，支持自動打光。

4. 支持表面光五環八區、輪廓光的各區段自動控制。

5. 可快速自動聚焦，聚焦測量高度。

輸出及數據統計

1.可輸出Word、Excel、TXT報表和AutoCAD文件。

2.支持實時輸出至excel模版，可定制模版。

3.可以只輸出最后一次任務運行的數據。

4.運行任務時自動生成.rst格式文件，記錄任務運行的詳細信息。

5.運行完打?。喝蝿?wù)運行完直接打印。

6.輸出任務數據到文件：輸出任務運行結果至文本中，同名任務的數據輸出至同文件。

7.可按指定目錄，根據任務名稱自動輸出任務結果至csv文本中，便于同種工件結果的統一分析。SPC統計功能，導入rst文件，可進行有效的品管控制。

8.基元屬性區域，實時顯示當前正在測量的基元數據。

9.基元超差區，分類顯示正?；?，超差基元，未測量基元等等。

其他增強型功能

1. SPC：對測量數據管制分析。

2. 全景掃描：任意選擇區域進行影像的掃描拼圖。

3. 圖紙比對：可載入圖紙與測量數據進行比對。

4. 試驗篩：自動取樣掃描試驗篩，生成任務，運行結果直接分析輸出。

5. 溫度補償：根據環境溫度與標準溫度差值，計算膨脹系數，使得結果更精確。

6. 聚焦測高：用聚焦方式測量高度差。

7. 自動輪廓提取：給定起始結束點，對指定輪廓進行提取。

8. 顯示邊緣圖：顯示圖像的邊緣輪廓，快速查看邊緣情況。

9. 十字線提取模式：多種顯示模式，十字，井字，圓形，網格，方便快速比對。

10. 導航：圖片導航，類似于電子地圖，可快速定位。

11. 導入CAD圖紙：可導入DXF圖紙，與CAD互相導入導出，完成圖形處理。

12. 3D顯示：顯示圖像的三維狀態。

13. 可多語言切換：簡體、繁體、英語、日語、韓語。

14. 鏡頭標定：自動鏡頭校準，省去繁瑣的完全標定步驟。

15. 各種快捷鍵操作，常用快捷鍵一應俱全，軟件更易用。

16. 系統設置中各種細節設置選項。
